常見的礦石研磨機設備有擺式磨粉機、立式磨粉機、輥式磨粉機等，它們都屬于高效磨粉機。這幾種磨粉機雖然都是起著磨粉效果，但是結果和功效確實千差萬別。下面就來介紹下他們的不同。

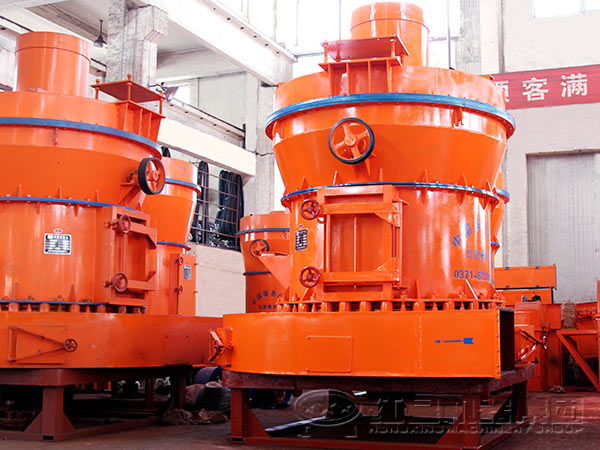

三種高效的磨粉機

擺式磨粉機又稱雷蒙機Raymond。主要應用在冶金、化工、建材等行業用于礦石硬度在莫氏硬度為7級以下、含水質量分數在6%以下的非易燃易爆的物料的研磨。擺式磨粉機發展至今已由原來單一的懸擺結構發展成為今天的立式縱擺結構。

懸輥式磨粉機:懸輥式磨粉機示意圖如下

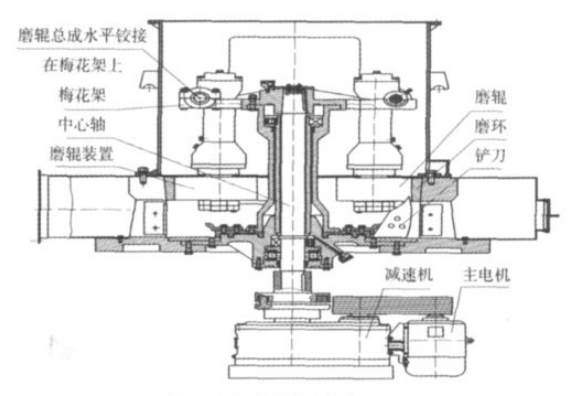

懸輥式磨粉機主機示意圖1

當主電機動力經齒輪減速機減速后驅動中心軸及固定在中心軸上的梅花架旋轉鉸接懸掛在梅花架上的磨輥總成繞中心軸旋轉同時磨輥繞磨輥軸自轉在離心力的作用下磨輥向外擺動壓緊磨環使鏟刀鏟起的物料在其間達到粉碎和研磨作用粉碎后的粉末被鼓風機的氣流吹到主機上方的分離器進行分離粒度過粗者仍落入主機腔內重磨粒度合乎要求的隨風流進入旋風收集器收集后經出粉管排出即為成品。

立式磨粉機：

立式磨粉機示意圖2

當主電機動力經齒輪減速機減速后驅動中心軸及固定在中心軸上的梅花架旋轉時，磨輥在離心力的作用下繞中心軸旋轉同時也繞縱擔軸平行擺動，使得磨輥向外平行壓緊磨環，從而保證磨輥和磨環以最大面接觸，同時磨輥繞磨輥軸自轉，使鏟刀鏟起的物料在其間達到粉碎和研磨作用粉碎后的粉末被鼓風機的氣流吹到主機上方的分離器進行分離粒度過粗者仍落入主機腔內重磨，粒度合乎要求的隨風流進入旋風收集器收集后經出粉管排出即為成品。

立式磨粉機比懸輥式磨粉機研磨力大，研磨面積恒定，因而產量較高。從用戶使用情況來看，立式磨粉機較懸輥式磨粉機產量可以高出30%左右。但是該結構存在密封可靠性問題。即立式磨粉機因磨輥繞中心軸旋轉的同時也繞縱擔軸轉動，但轉動的角度在0-10°范圍擺動，擺動的頻率非常高，使磨輥裝置或梅花架總成中的縱擔軸上的軸承密封可靠性存在很大難度，密封很容易失效，軸承進粉維修頻繁從而制約了該設備的推廣。
