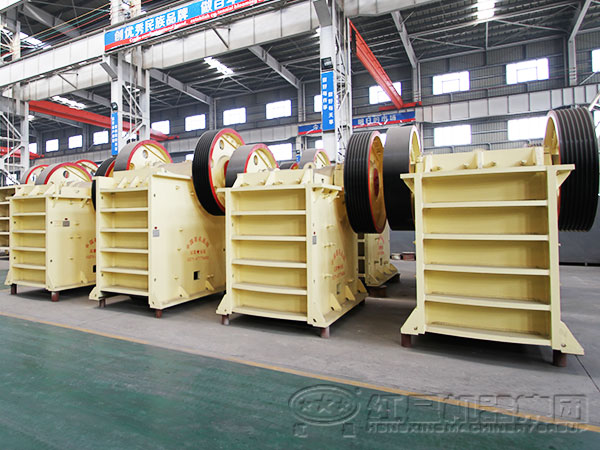

雙腔顎式破碎機在設計時應考慮其生產能力,功耗,機重及顎板壽命等綜合指標。由于破碎機的工作繁重,工作條件苛刻,且受力情況復雜,為了保證破碎機在工作中運轉正常,則在設計的過程中應使其滿足以下要求:安全,衛生環保,節能。下面我們就來詳細說明雙腔顎式破碎機的設計前提。
1、設計的總體要求
傳統復擺顎式破碎機的基礎上采用了新的結構設計,將單腔改為對稱式的雙腔,工作時一腔進行破碎,另一腔進行排礦工作。這樣,在一個工作周期內,該破碎機總共進行了兩次破碎和排礦工作,在單位時間內產量是普通單腔顎式破碎機的兩倍。生產效率得到極大的提高,同時有效地降低了單位產量的功率消耗,兩個破碎腔可以并聯和串聯使用。該破碎機由電動機帶動皮帶輪,飛輪,偏心軸,動顎等部件,使動顎運動。在定顎與動顎的相對運動中,以小偏心,高擺動頻率將物料多次破碎。雙腔顎式破碎機有2個破碎腔,是在普通顎式破碎機活動顎板的另一端增加一個破碎腔。在這種結構下,破碎機可在雙工作行程狀態下運行。


2、設計方案的選取
我們采用對稱雙腔結構,并要發破碎和排礦同時進行,故兩動顎均要安裝在同根偏心軸上,為了增強剛度,將兩動顎做成相互固定的結構,由于在雙動顎間安裝肘板很不方便,所以將兩個肘板安裝在定顎的后面,這樣,動顎下端的支撐就失去了,為了解決這個問題,紅星重工將偏心的位置下移,用于實現動顎下部的支撐。動顎上部的支撐由搖桿和銷軸來完成。這種結構的優點:它結構緊湊,簡單。該設計具有一個雙腔結構,兩塊齒板固定在一個動顎上,結構緊湊,度使破碎成為一個連續過程,兩個破碎腔并聯使用。其破碎產品粒度均勻,呈立方狀,可在雙工作行程狀態下運行,不存單腔破碎機空行程的能量消耗。
3、部分參數的選定
因?yàn)樵撛O(shè)計是在動顎作復雜擺動的曲柄搖桿機構顎式破碎機的基礎上改進的,故其四桿機構是依照復擺顎式機的算法來確定的。而破式破碎機的主體機構是一平面曲柄搖桿機構。因此,此設計方案的成功與否,其關鍵在于四桿機構的形式,應對顎式破碎機的四桿機構進行優化處理,使各桿件的匹配更加合理,獲得更好特性,從而達到提高生產能力,降低下端特性值的目的。
