液壓顎式破碎機簡介
液壓顎式破碎機是在顎式破碎機基礎上研制的一種雙缸液壓復擺顎式破碎機，主要由主機、液壓保護裝置及電控柜三大部分組成。液壓顎式破碎機可用于各種礦石物料的粗、中、細碎。液壓顎式破碎機具有結構設計簡單、運行成本低，檢修維護方便等優勢，廣泛地應用在礦山、化工、建材、電力、交通、建筑等工業部門。
液壓顎式破碎機簡介
液壓顎式破碎機適用范圍
砂石料場、礦山開采破碎、石料開采破碎、混凝土攪拌站等等。
液壓顎式破碎機適用于砂石料場對多種礦石物料的破碎作業
液壓顎式破碎機圖片

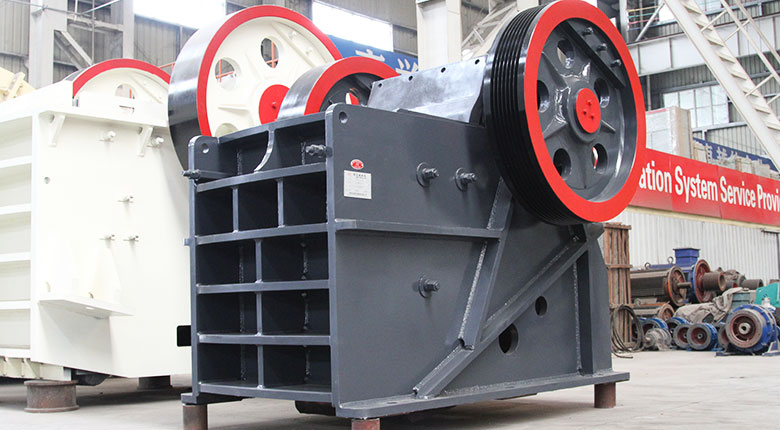

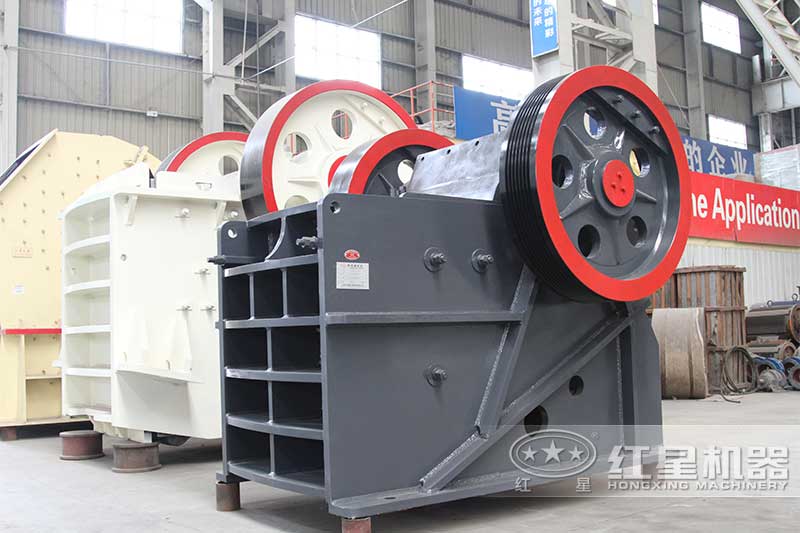

液壓鄂式破碎機
液壓顎式破碎機現場

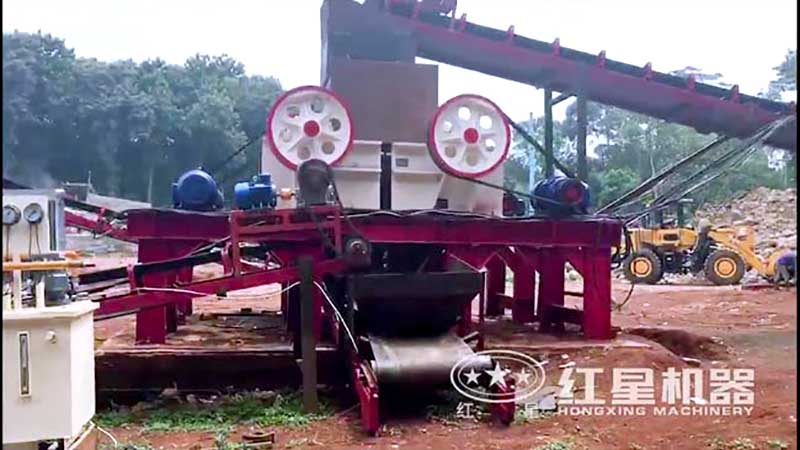

印尼時產30噸液壓顎式破碎機現場
液壓顎式破碎機性能特點
1、液壓顎式破碎機液壓電動啟動裝置，安裝方便，運行穩定好，安全系數高。
2、液壓顎式破碎機結構設計合理，生產工藝先進，生產能力強，有助于提高生產效率。
3、液壓顎式破碎機排料口尺寸范圍可調整，能實現不同的生產要求。
4、液壓顎式破碎機選用軸承規格更大、承載能力更高；較高的承載能力和有效的密封軸承裝置大大延長了液壓顎式破碎機的壽命。
液壓顎式破碎機性能優勢
液壓顎式破碎機工作原理
液壓顎式破碎機工作時，破碎塊狀物由液壓顎式破碎機的破碎腔上端（即進料口）進入，經動顎破碎后由破碎腔下端（出料口）排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。
液壓顎式破碎機的液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于極限伸出位置，活塞通過肘板座支承肘板。
正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板提供穩定的支承；當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即“過鐵”。排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破碎作業狀態。
液壓顎式破碎機技術參數
| 型號 | PEY-400x600 | PEY-500x750 | PEY-600x900 | PEY-750x1060 | PEY-300x1300 |
| 進料口尺寸(mm) | 400x600 | 500x750 | 600x900 | 750x1060 | 300x1300 |
| 最大進料粒度 （mm） | 340 | 425 | 500 | 630 | 250 |
| 出料粒度（mm) | 40～90 | 35～100 | 75～125 | 80～150 | 20～100 |
| 偏心軸轉速 | 30 | 255 | 250 | 255 |
| 處理能力(t/h) | 30～65 | 50～120 | 80～200 | 120～220 | 40～100 |
| 主電機功率(KW) | 30 | 55 | 75 | 110 | 75 |
| 液壓油缸 | 工作壓力：5-7MPa
油缸內徑：Φ250mm
活塞行程：160mm | 工作壓力：5-8MPa
油缸內徑：Φ320mm
活塞行程：200mm | 工作壓力：11MPa
油缸內徑：Φ400mm
活塞行程：320mm | 工作壓力：5-8MPa
油缸內徑：Φ320mm
活塞行程：200mm |
| 外形尺寸（長x寬x高) | 3030x1350x1600 | 3300x1900x2100 | 3955x3360x2398 | 4980x2500x3100 | 4050x3420x1850 |
| 機器重量(kg) | 9480 | 16200 | 23400 | 37800 | 18200 |
液壓顎式破碎機價格咨詢
河南紅星礦山機械設備生產廠家所提供的液壓顎式破碎機質量過硬，型號齊全，方便用戶選擇。如果您對紅星牌液壓顎式破碎機感興趣并想了解其價格，歡迎在線咨詢紅星客服獲取具體報價詳情。
客戶來廠考察顎式破碎機設備
