沖擊式破碎機產品介紹

沖擊式破碎機是一種適宜為高層建筑、高速公路建設、大型水利設施、混凝土攪拌站等諸多領域提供優質砂石骨料的高效碎石設備。該設備是我公司引進公司的“石打石”破碎機原理技術，結合國內制砂生產方面的實際情況，研發出具有國際先進水平的高能低耗沖擊破，其性能在各種礦石破碎設備中起著不可替代的作用，是目前實用性非常強、效果很好的碎石機器。

沖擊式破碎機適宜為高層建筑、大型施工建設、高速公路鐵路建設等領域提供優質砂石

沖擊式破碎機圖片

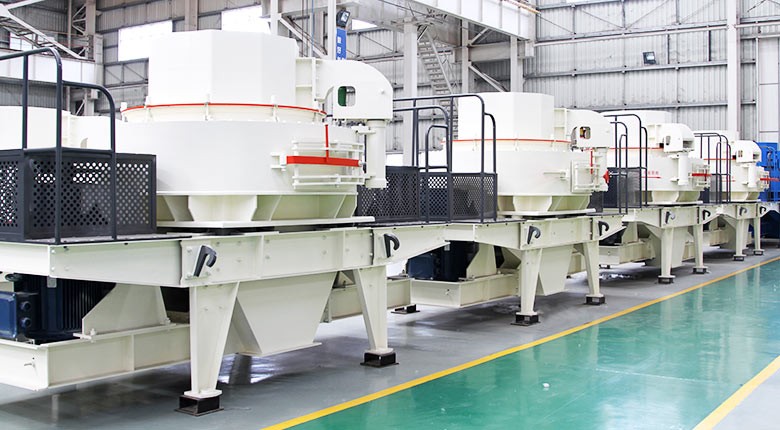

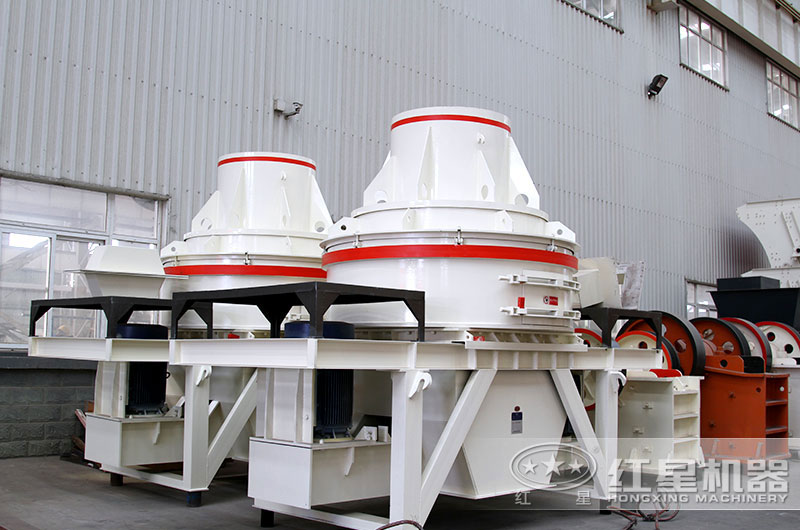

沖擊式破碎機設備展示一

沖擊式破碎機現場

移動沖擊式破碎機設備展示

專業定制     在線咨詢

沖擊式破碎機結構組成

進料斗：外形一般是梭臺體或圓筒，從給料設備的料倉直接進入破碎機。

吊架：吊架安裝在沖擊式破碎機渦流破碎腔的中間葉輪的上部，物料以中心入料管進入葉輪，被加速到較高速度拋射出去，不增加功率消耗，增加生產能力，提高破碎效率，同時對葉輪上端面也起到保護作用。

渦動破碎腔：主要結構分為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。葉輪在渦動破碎腔內高速旋轉時也能駐留物料，形成襯層，物料破碎過程發生在渦動破碎腔內。葉輪高速旋轉產生的氣流，在渦動破碎腔內通過分料器、葉輪形成內部氣流自循環系統。

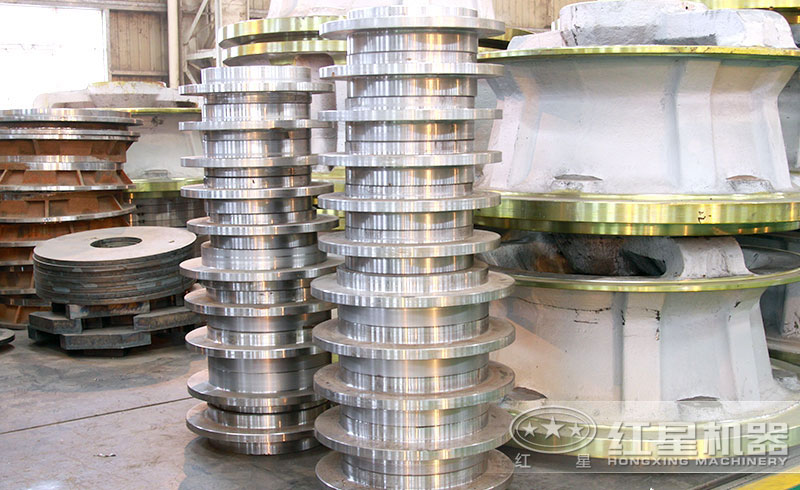

沖擊式破碎機內部構件

葉輪：沖擊式破碎機葉輪結構是由特殊材料制作的空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉。由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，安裝有特殊材料制成的耐磨塊，可更換。葉輪將物料加速到60～75m/s速度拋射出去，沖擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎。

主軸總成：沖擊式破碎機主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承組成。

底座：沖擊式破碎機渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座結構形狀，中部為四棱形空間，用于安裝主軸總成，并在四棱形空間的兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接裝在基礎上。

傳動裝置：沖擊式破碎機一般采用單電機或雙電機驅動的皮帶傳動機構，分別安裝在主軸總成兩側。

支架：根據沖擊式破碎機工作場所不同，可以考慮配置支架或不配置支架。

潤滑系統：沖擊式破碎機潤滑部位為主軸總成上部軸承和下部軸承兩處，為了方便注油，用油管將油杯引到機器的外側，用干油泵定期加油。

沖擊式破碎機機殼

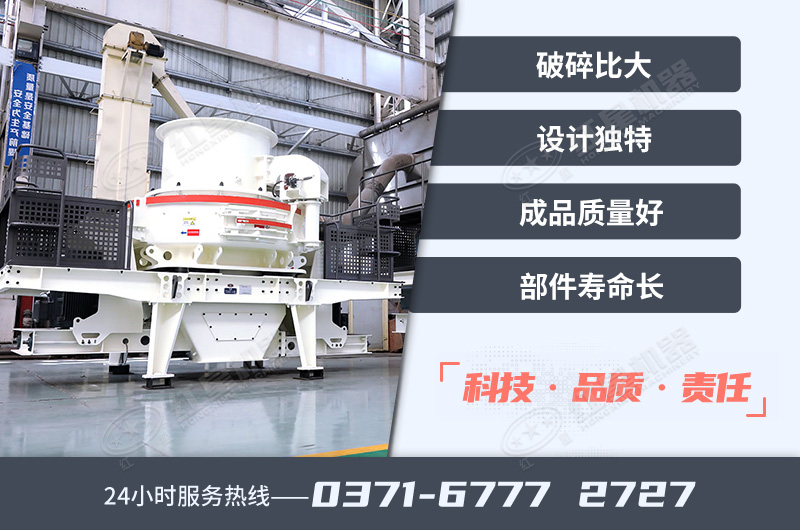

沖擊式破碎機性能特點

1、破碎比大。沖擊式破碎機破碎比大，屬于細碎型破碎設備，可滿足中小型選礦廠使用。在選廠中，碎磨礦能耗約占選廠總電量的65%-70%，而其中約90%為磨礦部分能耗。

2、設計特殊。沖擊式破碎機優于其它破碎機的主要特點歸于其特殊設計特點：設備主要采用皮帶驅動中心立軸使裝有垂直導向裝置的扁平部件轉動。該轉子以極高的轉速通過離心力將物料沿水平方向噴身到破碎腔內的沖擊平面上。

3、成品質量好。在沖擊式破碎機部件沖擊作用下，被破碎的物料往往沿著最脆弱層面碎裂，這種選擇性破碎法，其顆粒旱立方體形態的概率較高，而沖擊式破碎機產品的針片狀百分比含量可低于10％，側其它破碎機械產品的針片狀百分比含量會高于15％。

4、部件壽命長。沖擊式破碎機對于較大塊度的石頭破碎完全不成問題，不僅進料口容納大，而且該部件裝置耐磨程度非常高，如錘頭，通常采用的中碳低合金鑄鋼材質，是應用較廣泛的一種耐磨材料，可以抵抗物料的切削和反復擠壓引起的疲勞剝落，因而表現出良好的耐磨性。

沖擊式破碎機性能優勢

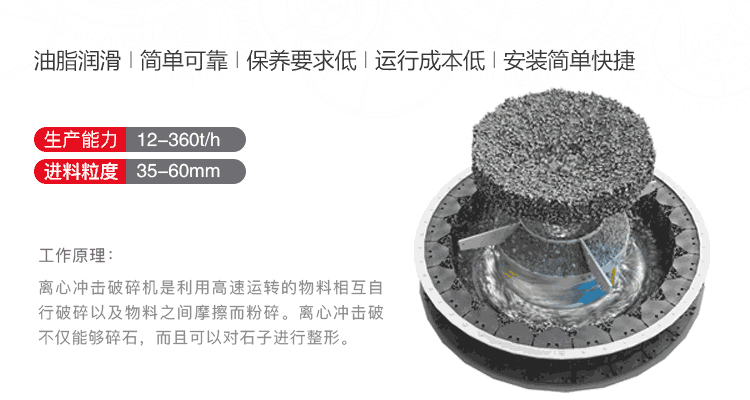

沖擊式破碎機工作原理

沖擊式破碎機工作原理

物料先由進料斗進入破碎機，再經過分料器分為兩部分，一部分由機器上部垂直落入高速旋轉的葉輪內被迅速加速，然后在離心力的作用下從甩輪內高速射出，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊粉碎，然后一起沖到渦支腔內物料襯層上，被物料襯層反彈到渦動腔的頂部，改變其運動方向，使其偏轉向下運動，又與從葉輪流道發射出來的物料形成連續的物料幕。物料在多次撞擊、摩擦后被粉碎，從下部排料斗排出。

沖擊式破碎機技術參數
